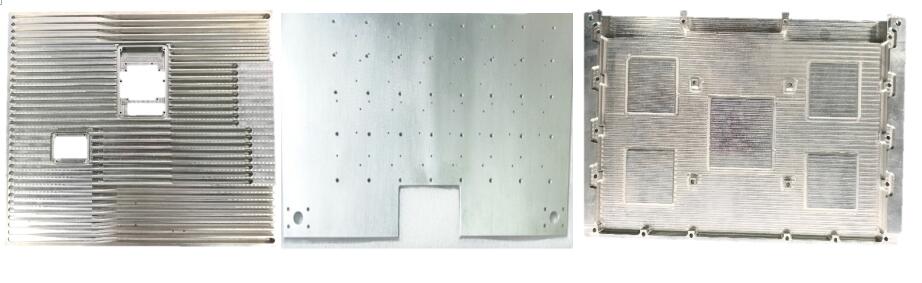

蒸氣腔型均溫板
發布時間：2019-5-5 作者： admin
平板蒸氣腔（Vapor Chamber 簡稱VC）是一種內壁具有毛細結構的散熱裝置，當熱量由熱源傳導至蒸發區時，腔體內的工質開始?xì)饣?，并吸收熱量，氣相工質在熱管內部溫度較低的區域凝結放熱,，凝結后的液相工質在毛細力或重力作用下回到熱源處，從而實現熱量的快速擴散和傳遞,。
實際應用時,，真實性能取決于焊接方式,、毛細結構制備、工質選擇,、腔體構型以及實際傳熱路徑等多重因素的影響,。
當量導熱系數： ≥2000W/m·K*
最大熱流密度： ≥10W/cm2*
最大傳熱溫差： ≤10℃*
存儲溫度范圍： -60℃~120℃*
工作溫度范圍： -55℃~+100℃*
最大外形面積： 500mm×500mm**
腔體最小厚度： 2mm**
金屬殼體材料： 鋁、銅,、鈦,、不銹鋼等
核心能力：特殊結構制備，復雜結構焊接封裝,，長壽命產品生產
特殊毛細芯制備能力
大尺度 | 小尺度 | 三維結構 | 復合孔徑制備
特殊焊接與封裝能力：1,、鋁、銅,、鈦,、不銹鋼的真空焊接與封裝工藝；2,、三維結構蒸氣腔結構的電子束焊,，氬弧焊等封裝工藝,。
精密工質灌注能力與長壽命保證能力：1,、工質的精密定量灌注工藝；2,、長壽命質量控制工藝,。
自研高可靠性與高精度充裝系統，CN201810024046.5
